저도 처음엔 힘만 좋으면 현장 일은 절반쯤 된다고 생각했습니다. 그런데 시공 알바 첫날, 제가 틀어놓은 기준선 하나가 오후에 자재 여러 개를 다시 뜯게 만들었습니다. 태양광 모듈을 만드는 공장도 크게 다르지 않았습니다. 셀 한 장을 유리 위에 올리고, 와이어를 인두기로 붙이고, 완성된 패널을 옥상까지 들고 오르는 이 모든 과정이 결국 '얼마나 오차를 줄이느냐'의 싸움이었습니다.
유리 한 장도 그냥 넘기지 않는 이유 — 공차 관리
한화큐셀 충주 공장에서 제일 먼저 하는 일이 글라스 외관 검사라는 걸 알고 조금 의외였습니다. 완제품 모듈이 아니라 재료로 들어오는 유리를 처음부터 줄자로 잰다는 거니까요.
여기서 공차(tolerance)란 허용할 수 있는 오차의 범위를 말합니다. 이 공장의 글라스 스펙은 장변 기준 2,460mm에 플러스 마이너스 1mm, 단변은 1,128mm에 플러스 마이너스 1mm입니다. 눈으로 보기엔 거의 같아 보이는 유리 두 장이지만, 한 장이 스펙을 벗어나면 그 유리는 바로 불량 처리됩니다.
제가 시공 현장에서 3mm를 무시했다가 자재를 다시 뜯어야 했던 경험이 떠올랐습니다. 처음에는 "1mm가 뭐가 대수냐"고 생각하기 쉬운데, 모듈처럼 셀이 156개 들어가는 구조에서는 유리 한 장의 미세한 뒤틀림이 내부 셀 배열 전체에 영향을 줄 수 있습니다. 오차는 혼자 있을 때는 작지만 다음 공정으로 넘어가면서 계속 쌓입니다.
강화 유리 내구성 시험도 인상적이었습니다. 1m 높이에서 짱돌을 떨어뜨려도 멀쩡했고, 주먹으로는 당연히 안 깨졌습니다. 강화 유리란 일반 유리보다 4~5배 이상 강도를 높인 유리로, 태양광 모듈은 외부 충격과 우박, 바람 하중까지 견뎌야 하기 때문에 이 강도 기준 역시 스펙 항목 중 하나입니다(출처: IEC(국제전기기술위원회) IEC 61215 기준 참고).
- 장변 공차: 2,460mm ± 1mm
- 단변 공차: 1,128mm ± 1mm
- 강화 유리 낙하 충격 시험 통과 여부 확인
- 표면 오염·파손 여부 외관 검사
셀 하나가 156개짜리 퍼즐이 되기까지 — 솔더링과 셀 배열

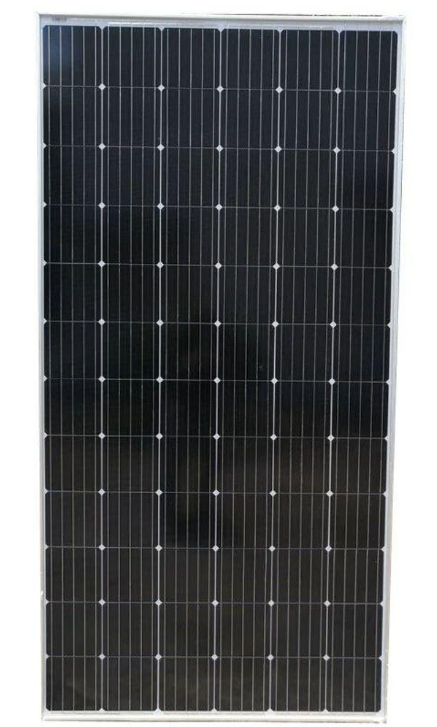

태양광 셀(solar cell)이란 빛을 전기로 바꾸는 반도체 소자입니다. 두께가 130마이크로미터, 즉 0.13mm밖에 안 됩니다. 손에 들면 종이처럼 느껴지는데 그게 빛을 받으면 전자가 이동하며 전기를 만들어냅니다. 이 셀이 글라스 위에 156개 올라가고, EVA(에틸렌아세트산비닐 공중합체)라는 보호 필름으로 감싸진 뒤 밀봉되면 비로소 모듈 한 장이 완성됩니다. 여기서 EVA란 셀을 외부 습기와 충격으로부터 보호하는 투명 수지 필름을 가리킵니다.
솔직히 이 부분은 예상 밖이었습니다. 기계가 다 해줄 것 같았는데, 셀과 셀 사이를 연결하는 와이어 일부는 사람이 직접 인두기로 붙여야 했습니다. 솔더링(soldering)이란 납이나 주석 합금을 열로 녹여 금속을 접합하는 기술입니다. 와이어가 탈락된 위치를 A1~F26 좌표로 찾아서 인두기를 대고 쭉 눌러 붙이는 작업인데, 힘보다 손의 안정감이 필요한 일이었습니다.
제가 처음 해봤을 때는 그나마 옛날 과학 시간에 인두질을 해봤던 게 도움이 됐습니다. 힘을 주면 셀이 깨질 수 있고, 너무 빠르면 접합이 안 됩니다. "칼로 누르며 천천히 쭉 간다"는 감각인데, 이게 맞으면 패드에 납이 딱 붙는 느낌이 옵니다.
한화큐셀은 현재 기존 결정질 실리콘(crystalline silicon) 셀보다 효율이 높은 페로브스카이트 탠덤 셀도 개발 중입니다. 페로브스카이트 탠덤 셀이란 페로브스카이트 소재와 실리콘을 층으로 쌓아 더 넓은 파장의 빛을 흡수하게 만든 차세대 태양전지로, 이론 효율이 기존 단일 셀 대비 최대 50% 가까이 높아질 수 있다고 보고됩니다(출처: NREL(미국 재생에너지연구소) 태양전지 효율 차트).
완성된 모듈을 옥상에 올리며 든 생각 — 설치 오차와 1대 10대 100
완성된 모듈을 실제 옥상에 설치하는 작업을 해봤는데, 이게 제조 공정보다 오히려 더 체감이 강했습니다. 모듈 한 장이 꽤 무겁고, 걸어가야 할 거리도 예상보다 훨씬 멀었습니다. 클램프(clamp)란 모듈을 레일 프레임에 고정하는 금속 체결 부품인데, 위치를 조금 잘못 잡으면 다음 모듈이 들어갈 공간이 어긋납니다.
제가 경험했던 시공 현장 이야기를 여기서 또 꺼낼 수밖에 없었습니다. 처음 기준선 하나를 1~2mm 틀리게 잡았더니, 오후에 설치한 자재 여러 개를 다시 뜯어야 했습니다. 모듈 설치도 마찬가지입니다. 첫 장의 수평이 조금 기울면 마지막 장을 달 때는 눈에 띄게 틀어집니다.
이걸 두고 '1대 10대 100의 법칙'이라고 표현하는 시각도 있습니다. 제조 단계에서 잡지 못한 결함 1은 설치 단계에서 10이 되고, 고객에게 닿으면 100의 비용이 든다는 겁니다. 저는 이 법칙을 현장에서 직접 몸으로 겪어봤기 때문에 과장이 아니라고 생각합니다.
잘된 시공이나 잘 만들어진 모듈은 사실 눈에 띄지 않습니다. 전기가 조용히 생산되고, 패널이 흔들리지 않으며, 문제가 없으면 아무도 그것을 특별히 칭찬하지 않습니다. 반대로 조금만 비틀려도 바로 눈에 들어옵니다. 결국 가장 훌륭한 품질은 아무 불편도 느끼지 않는 상태가 아닐까 싶습니다. 그 '아무 일 없는 상태'를 만들기 위해 공장에서는 1mm를, 현장에서는 나사 하나를 두 번씩 확인하는 거라고 제 경험상 생각합니다.
자주 묻는 질문
Q. 태양광 셀이랑 모듈은 뭐가 다른 건가요?
A. 셀은 빛을 전기로 바꾸는 반도체 소자 한 장을 말하고, 모듈은 그 셀 여러 장을 유리와 EVA 필름으로 감싸 외부에서 쓸 수 있게 완성한 제품입니다. 셀 하나만으로는 전압이 너무 낮아 실생활에 쓰기 어렵기 때문에 156개씩 묶어서 모듈 한 장으로 만드는 방식을 씁니다.
Q. 페로브스카이트 탠덤 셀이 기존 셀보다 얼마나 더 효율이 좋은가요?
A. 현재 양산되는 결정질 실리콘 모듈의 효율은 보통 20~23% 수준인데, 페로브스카이트 탠덤 셀은 이론적으로 그보다 10~15%p 이상 높일 수 있다고 보는 시각이 있습니다. 다만 아직 상용화 초기 단계라 내구성과 가격 경쟁력을 두고 의견이 나뉘는 상황입니다. 실제 성능은 NREL 효율 차트를 기준으로 꾸준히 업데이트되고 있습니다.
Q. 태양광 모듈은 온실가스를 정말 하나도 안 내뿜나요?
A. 발전 단계에서는 온실가스 배출이 없습니다. 다만 셀과 모듈을 제조하는 과정에서 에너지가 소비되기 때문에 생산 단계를 포함한 전 주기(LCA) 관점에서는 미량의 탄소가 발생합니다. 이를 '에너지 회수 기간(energy payback period)'이라고 하는데, 일반적으로 설치 후 1~3년이면 제조 시 쓴 에너지를 모두 회수한다고 봅니다.
Q. 태양광 모듈 설치할 때 수평 맞추는 게 그렇게 중요한가요?
A. 중요하다고 생각하는 분들도 있는데, 과장이 아니냐고 보는 시각도 있습니다. 저는 실제로 몇 mm 틀린 기준선 하나가 오후 작업 전체를 되돌리게 만드는 경험을 했기 때문에, 첫 장의 수평이 나머지 배열 전체에 영향을 준다는 건 이론이 아니라 몸으로 아는 사실입니다. 클램프 고정 위치 하나가 다음 모듈 공간을 좌우합니다.
결론
태양광 모듈 제조는 크고 웅장한 결과물을 만드는 일이지만, 현장에서는 1mm 공차, 인두기로 붙이는 와이어 한 가닥, 클램프 하나의 위치가 결과를 가릅니다. 저는 시공 알바 첫날의 그 3mm 실수 이후로 현장에서 '이 정도면 괜찮겠지'라는 생각을 가능한 한 하지 않으려 합니다. 작은 실수가 다음 공정으로 넘어가면서 쌓이는 속도는 생각보다 빠릅니다.
태양광 셀과 모듈, 페로브스카이트 탠덤 기술, EVA 보호 필름, 솔더링 접합까지 — 이 모든 단계가 결국 "아무 불편 없이 조용히 전기를 만드는" 하나의 목표를 향해 있습니다. 정리하면, 잘된 제조와 시공은 티가 나지 않는 것이고, 바로 그 '티 안 나는 상태'가 가장 어렵습니다. 관심이 생긴다면 실제 제조 공정 영상을 직접 보는 것도 이해에 꽤 도움이 됩니다.
